Cara Mengoptimalkan Interoperabilitas ARCHICAD-CYPE Melalui IFC translators

  • by
Cara Mengoptimalkan Interoperabilitas ARCHICAD-CYPE Melalui IFC Translator - cype indonesia - bimserver.center

Cara Mengoptimalkan Interoperabilitas ARCHICAD-CYPE Melalui IFC Translator

Interoperabilitas ARCHICAD-CYPE | Pada artikel ini kami akan menjelaskan secara singkat alur kerja yang dapat diadopsi untuk bekerja dalam kombinasi menggunakan pemodel arsitektur ARCHICAD dan alat desain perangkat lunak CYPE.

Untuk memungkinkan interoperabilitas ini, kami akan mengadopsi prinsip-prinsip metodologi Open BIM, standar IFC, dan platform BIMserver.center.

IFC Translator

Proses impor dan ekspor IFC di ARCHICAD dapat disesuaikan dan memungkinkan pengguna untuk mengkonfigurasi parameter yang berbeda untuk menghasilkan atau mengimpor IFC melalui “penerjemah / translator”.

Bergantung pada “penggunaan BIM” model yang dimaksudkan, alur kerja dan alat yang digunakan, pengaturan impor dan ekspor dapat bervariasi. Penerjemah ini dapat disimpan dan digunakan dalam berbagai proyek.

Penerjemah untuk memfasilitasi interoperabilitas ARCHICAD-CYPE

Mempertimbangkan bahwa ruang lingkup dari kemungkinan ekspor dan impor IFC bisa agak luas, CYPE telah mengembangkan IFC translator untuk ARCHICAD, dioptimalkan untuk alur kerja dimana alat CYPE digunakan bersama alat Graphisoft.

Download “IFC Translator. ARCHICAD – CYPE – versi Edukasi”

Download “IFC Translator. ARCHICAD – CYPE – versi Komersial”

Alur kerja / Workflow

Panduan: Alur kerja dari ARCHICAD ke CYPE

  1. Muat IFC translator yang tersedia dalam artikel ini di ARCHICAD. Silahkan lihat video ini.
  2. Ekspor IFC dari model yang dibuat di ARCHICAD
  3. Unggah file IFC ke platform BIMserver.center menggunakan alat Pengunggah IFC gratis. Langkah ini membutuhkan proyek Open BIM yang telah dibuat sebelumnya di platform BIMServer.Center. Klik di sini untuk mengetahui bagaimana melakukan ini.
  4. Sinkronisasi proyek Open BIM dengan aplikasi CYPE. Alat CYPE memiliki menu khusus untuk dihubungkan ke platform. Dengan mengklik “Perbarui”, IFC yang sebelumnya diekspor dari ARCHICAD dapat dipilih.

Panduan: Alur kerja dari CYPE ke ARCHICAD

  1. Dari program CYPE, ekspor IFC ke proyek yang dibuat sebelumnya di BIMserver.center. Bacalah artikel ini untuk mengetahui bagaimana melakukan ini.

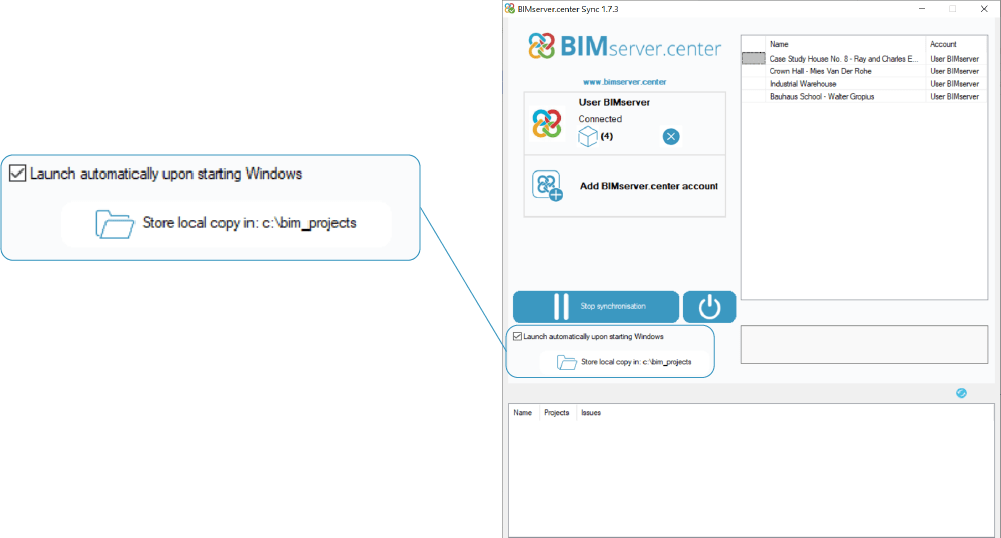

  2. Akses salinan lokal IFC yang dibuat oleh CYPE. Semua IFC yang diekspor oleh program CYPE memiliki salinan online di BIMserver.center dan salinan lokal. Untuk melihat di folder mana file-file ini disimpan di komputer, buka BIMserver.center Sync dan di panel Anda akan melihat direktori tempat “salinan lokal” disimpan. Secara default, folder ini dapat ditemukan di c: \ bim_projects.
  3. Impor IFC yang dihasilkan oleh CYPE ke ARCHICAD, menggunakan penerjemah khusus, sesuai dengan preferensi proyek.
